傳動部位磨損（軸承位）

修復工藝：

福世藍修復工藝一般會根據不同磨損情況、設備參數來匹配不同修復方案。利用高分子復合材料現場對磨損部位進行修復，在保證修復完整和滿足安裝要求的基礎上，無需對設備進行大量拆卸，修復周期短，一般8-12小時內完成修復和安裝工作。

部件對應關系修復工藝

修復原理：

使用軸承內圈作為模具，將軸承位腐蝕、磨損、點蝕部位進行填充，改善軸承與軸的點或線配合狀態，利用軸承位未磨損部位的標準尺寸作為定位，涂抹高分子復合材料后直接裝配軸承，靠軸承內圈的標準尺寸與軸承位尺寸的對應關系恢復軸承位磨損、點蝕情況。

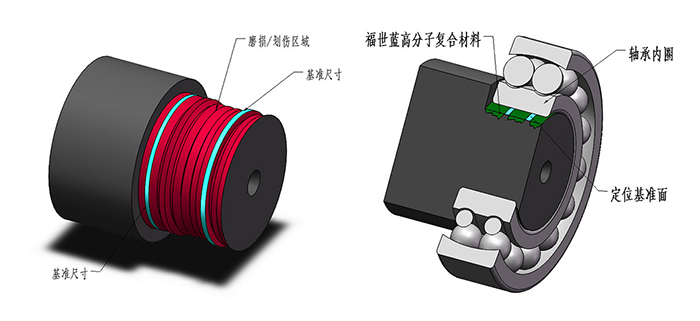

部件對用關系修復原理示意圖

部件對用關系修復工藝適用于：

（1）轉速低，適用于磨損量小或由基準面的軸承位磨損問題；

（2）局部劃傷、點蝕、磨損；

（3）操作簡單，可現場實施修復；

（4）操作時間短、修復效率高。

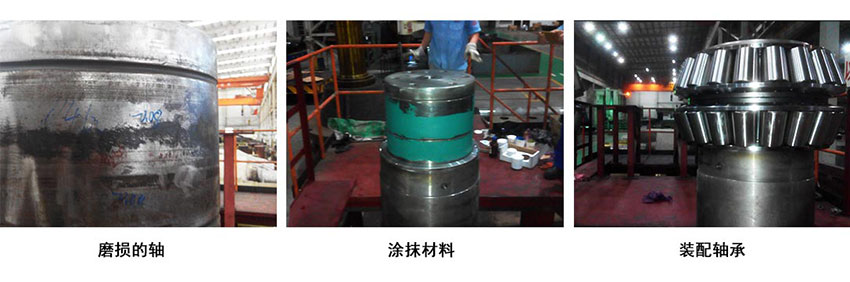

應用案例：

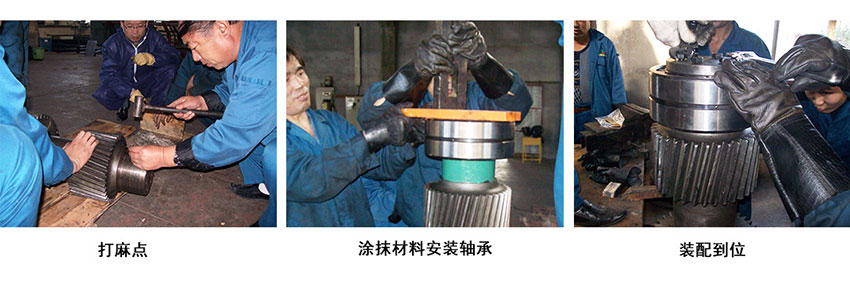

打麻點配合高分子復合材料修復工藝

修復原理：

針對磨損比較均勻的軸承位，使用傳統打麻點方法恢復軸徑尺寸，該修復工藝在傳統打麻點修復工藝的基礎上配合使用高分子復合材料針對軸徑尺寸進行恢復，修復效果更好，在材料固化前麻點起到同心定位支撐作用，修復完成后配合面由原來的打麻點配合變?yōu)楦叻肿訌?fù)合材料面配合形式。

打麻點配合高分子復合材料修復工藝適用于：

（1）修復工藝簡單，效率高，可現場實施修復；

（2）無需復雜的前期準備工作。

（3）單邊磨損量小于0.3mm，且磨損均勻。

樣板尺修復工藝

修復原理：

針對一些低速重載設備的軸承位磨損問題可采用該方法進行現場修復，修復時先確定前后軸肩尺寸，確保前后軸肩尺寸未出現磨損情況，修復前根據原設計尺寸線切割樣板尺，然后將樣板尺卡在前后軸肩定位面上，檢查磨損量，然后根據軸承位磨損量補焊支撐點，并使用樣板尺修整支撐點高度，尺寸核實后涂抹材料直接裝配軸承，完成修復工作。

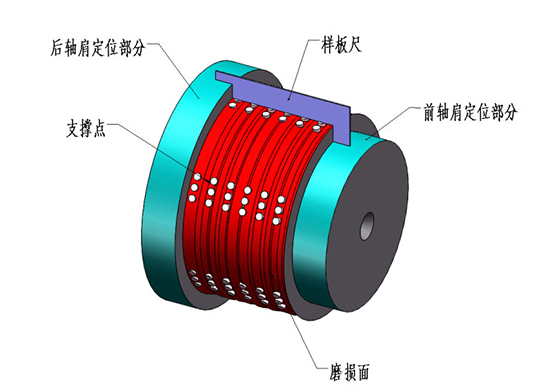

修復原理示意圖

樣板尺修復工藝適用于：

（1）修復工藝簡單，效率高，可現場實施修復；

（2）工裝制作簡單；

（3）無需復雜的前期準備工作；

（4）適用于低速重載設備的現場修復，轉速小于400r/min。

應用案例：

模具修復工藝

修復原理：

針對一些使用要求較高且拆卸不便的設備軸承位磨損問題進行現場修復，修復時利用前后軸肩作為定位，根據原設計尺寸加工修復模具，適用于一些轉速較高，一般在1500轉/分以下，且軸肩尺寸完好的設備。

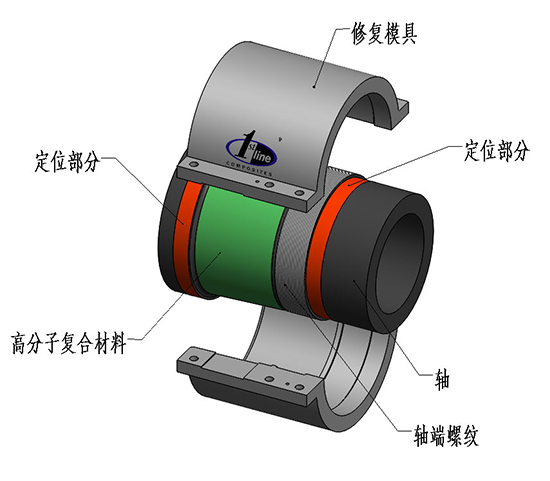

模具修復工藝原理示意圖

模具修復工藝適用于：

（1）修復度高；

（2）適用范圍廣，一般轉速1500r/min以下；

（3）修復效率高，可現場實施修復；

（4）對于單邊磨損量及磨損均勻程度無要求。

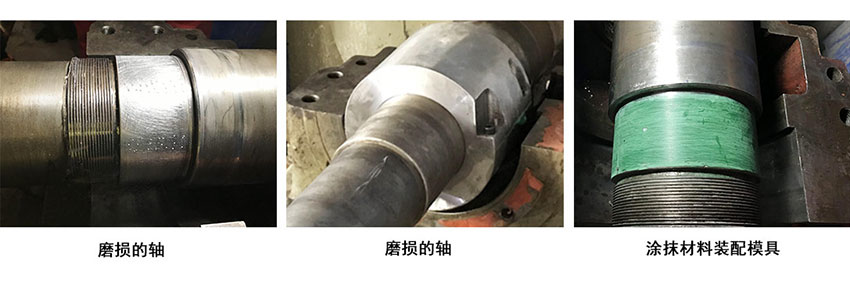

應用案例

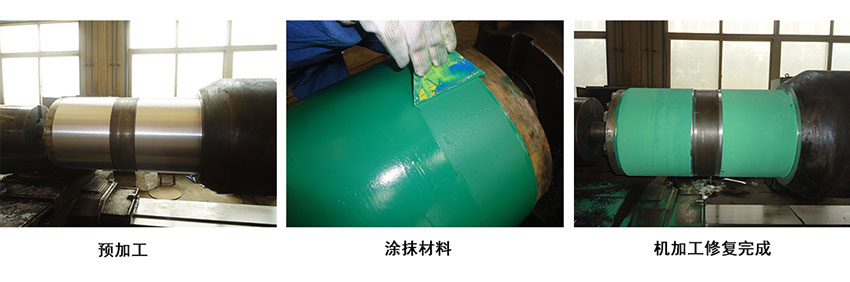

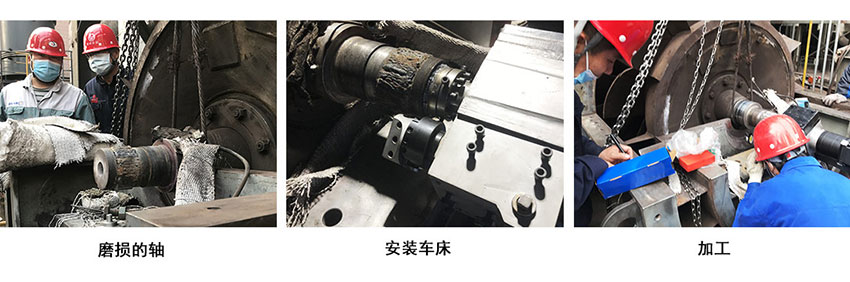

現場機加工修復工藝

修復原理：

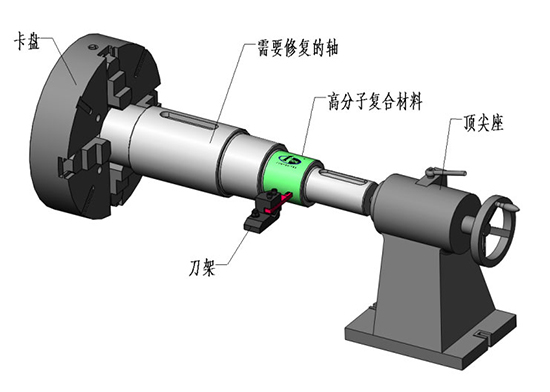

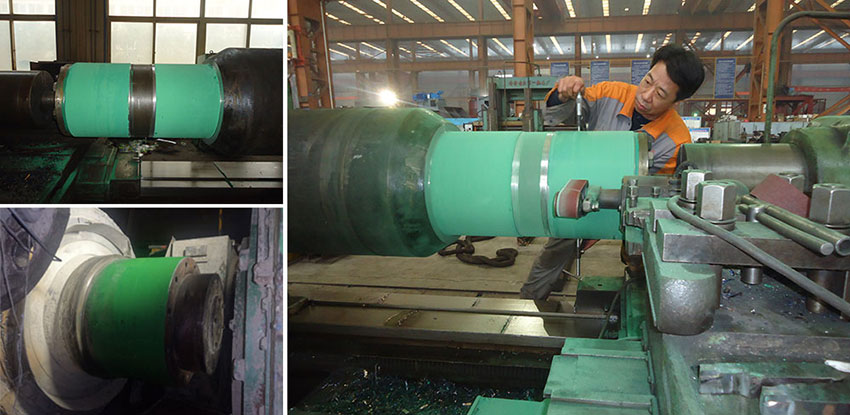

針對一些不方便拆卸、且轉速較高的軸承位磨損問題可以使用現場機加工車床現場修復。針對磨損的軸承位使用高分子復合材料填補后使用軸端便攜車床進行機加工處理，可避免軸因補焊造成的熱應力變形問題，修復后的軸可滿足設備使用要求，具有很好的使用效果。
