風掃磨（球磨機）是物料被破碎之后，再進行粉碎的關鍵設備。這種類型磨礦機是在其筒體內裝入一定數量的鋼球作為研磨介質。

故障現象和原因分析

1.潤滑問題，由于潤滑不足，在軸承表面形成那層抗壓油膜隨之消失，導致軸承運行中摩擦系數大，從而導致軸承損壞或進而加劇軸磨損。

2.軸承質量問題，軸承本身存在缺陷，比如說留有的游隙過小，運行過程中軸承過熱，進而抱死現象。

3.設備自身問題，因?yàn)轱L(fēng)掃磨運行時載量大，運行時負載偏向一方，易造成竄缸，造成受力側主軸磨損。

4.安裝問題，在安裝軸承時，沒有按照規定進行安裝或檢修不夠及時等因素導致軸承位磨損，比如說鎖緊盤沒有完全鎖緊，軸承沒有推到位等等。

設備傳統修復工藝與福世藍在線修復分析

1.更換風掃磨主軸法

更換風掃磨主軸，費用高，難度大，費時長，但是修復效果安全可靠。

2.堆焊法

此類修復適合磨損量2mm以內，如果磨損太大，采用此法，熱應力影響較大，堆焊時采用對稱法分成四等份堆焊，為防止其熱應力變形，堆焊尺寸要留有加工余量比軸徑原尺寸高3mm左右為宜，堆焊后不能強制冷卻，強制冷卻會增加補焊部位的硬度和應力，給后續車削帶來困難。

3.鑲套法

此法適合磨損嚴重的場合，磨損大于2mm以上情況，此類修復需要將軸承位預車一刀，然后根據所所車削尺寸制作鑲套，鑲套安裝要求過盈配合，外尺寸要留有加工余量比軸徑原尺寸高3mm左右為宜。

4.電刷鍍法

工藝簡單，技術成熟，具備多種金屬鍍層材料，可根據不同材料，增大鍍層的硬度和耐磨性。刷鍍時工件溫度低，鍍層殘余應力小，表面金相組織無變化，鍍層不會對基體造成二次破壞。此工藝適合磨損量小于0.2mm的情況，且對工件表面預處理要求高。

5.制作非標軸承法

需要將提升機吊裝出來預車一刀或者現場修磨，然后再根據修復的主軸尺寸定做非標軸承，這種修復優點可以實現原設計配合公差，滿足使用要求，但是由于軸徑尺寸為非標尺寸，定制非標軸承價格高，周期長。

6.福世藍?在線修復工藝

福世藍?高分子復合材料修復技術是利用高分子復合材料具有金屬所要求的強度和硬度，又具有金屬所不具備的退讓性（變量關系）實現在線修復球磨機風掃磨等大型軸類的磨損。修復過程是利用復合材料本身所具有的抗壓、抗彎曲、延展率等綜合優勢，可以有效地吸收外力的沖擊，并避免了間隙出現的可能性，也就避免了設備因間隙增大而造成相對運動的磨損，所以非常適合這種軸與軸承的靜配合方式的修復，福世藍高分子修復材料不是靠“硬度”來解決設備磨損的，而是靠改變力的關系來滿足設備的運行要求。

實際案例分析

某水泥廠，風掃磨在年初曾停機測量過軸頭磨損量為直徑1mm，并帶病運行了6個月后到年中檢修期間。詳細參數如下：

軸承型號：24172W33

軸承內徑360mm，厚度242mm，軸承游隙0.35mm

磨損量：?jiǎn)芜?.5mm，后軸肩軸向磨損了13mm（實際測量軸承位長度255mm）

后軸肩尺寸390mm

轉速：30多轉

通過數據表得知，目前軸徑磨損較為嚴重，已經到了不得不修的階段，由于后軸肩軸向磨損，且端蓋壓盤已經壓不緊軸承，并且向后軸肩移動了13mm，可以判斷此次磨損是由設備竄缸導致偏小一方，隨著后軸肩的磨損，導致軸向出現了可以相對滑動的移動距離，進而進一步導致軸磨損。

根據福世藍?在線修復工藝，需要提前做一個15mm厚的后軸肩擋環，確保軸承有預緊距離，同時設計一把測量磨損量的樣板尺。

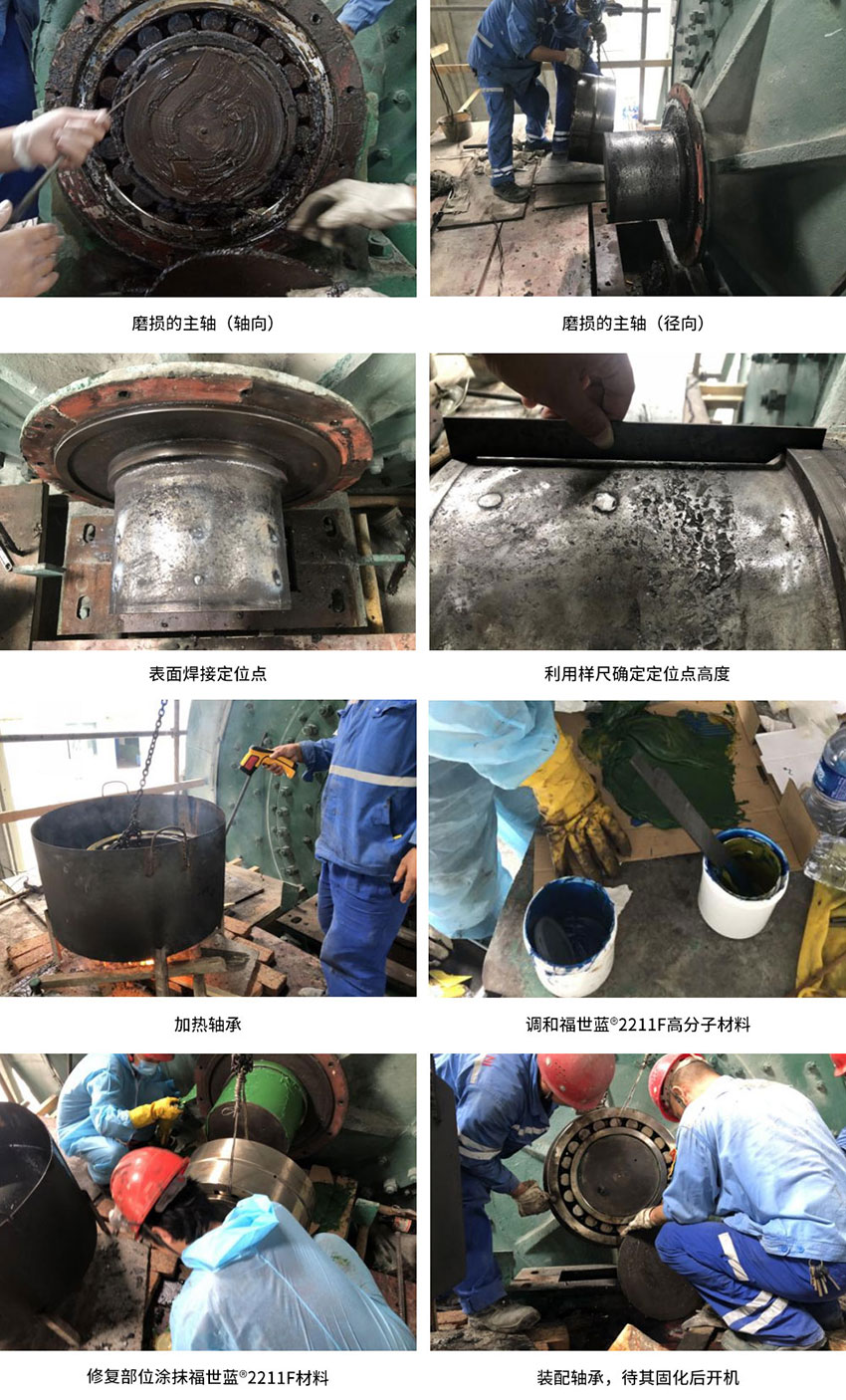

福世藍在線修復工藝：

1、測量設備各項數據，并記錄在案；

2、根據測量數據加工后軸肩擋環及樣板尺；

3、修復部位表面烤油，并打磨處理，要求表面無油脂，粗糙，確保后續涂抹材料的粘接；

4、表面均勻?qū)ΨQ焊接定位點，并用樣板尺測量定位點高度，同時用磨光機將定位點修復到要求的高度；

5、空試軸承，再次確認焊點高度及同軸度是否符合使用要求；

6、加熱軸承；

7、調和福世藍?2211F高分子復合材料，并將調和好的材料涂抹在修復部位；

8、裝上加工的后軸肩擋環，并裝配軸承安裝到位，待其固化12小時即可投入使用。

風掃磨主軸磨損修復案例
